Кран шаровый*

Запорная арматура

Кран шаровый — разновидность трубопроводного крана, запирающий или регулирующий клапан которого имеет сферическую форму. Более потдробная информация на Википедия

Конструкция шаровых кранов выполнена из стального корпуса, сёдел выполненных из антифрикционных материалов (бронза, латунь, чугун, конструкционные материалы), клапана и поворотного штока. Клапан выполнен в форме шара со сквозным отверстием. Вращение поворотного штока на 90° передаётся шару и разворачивает его в открытое положения, в котором ось отверстия совпадает с осью крана. Герметичность шара обеспечивают плотно прилегающее к нему седлам стороны которого также выполнены в форме сферы , обеспечивая тем самым большую площадь касания.

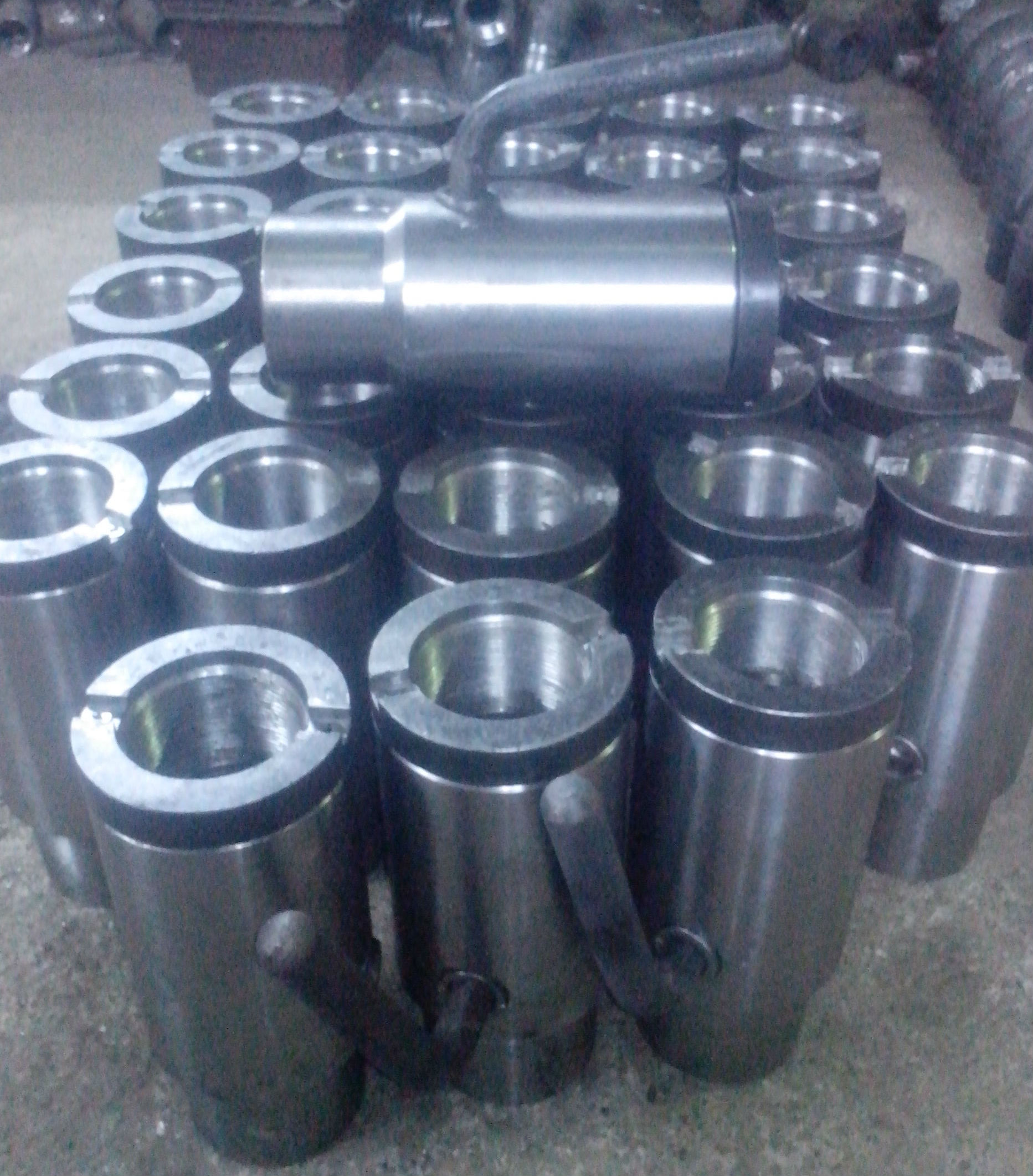

Кран шаровый КШ, КШН, КШВ, КШЦ, КШЗ предназначен для эксплуатации в составе бурильных труб с конической резьбой НКТ ГОСТ 633-80 и замковой резьбой ГОСТ 28487-90. Исполнения поворотного штока внутренний шестигранник.

Кран шаровый 2КШ, 3КШ и кран секторный наземный предназначен для эксплуатации в составе манифольдной линии с резьбой НКТ ГОСТ 633-80. Исполнения поворотного штока под накидной ключ.

Наименование Чертеж Условный проход, мм Давление, Мпа Тип присоединения Габоритные размеры, мм
Кран секторый АФНИ.306121.005 Ду50 Ру70 АФНИ.306121.005
50
70
 НКТ-60 ГОСТ 633-80
190х230
Кран секторый Ду25 Ру70 АФНИ.306121.011
25
70
 НКТ-60 ГОСТ 633-80
150х215
Кран шаровой   КШ-48х21
25
21, 35
 НКТ-48 ГОСТ 633-80
68х176
Кран шаровой*  КШ-60х21, 1КШ-60
38
21, 35
 НКТ-60 ГОСТ 633-80
108х205
Кран шаровой КШ-73х21
50
21, 35
 НКТ-73 ГОСТ 633-80
108х240
Кран шаровой КШ-73Вх21
38, 50
21, 35
 НКТ-73В ГОСТ 633-80
108х240
Кран шаровой секторный КШС-73
50
70
 НКТ-73 ГОСТ 633-80
108х270
Кран шаровой КШ-89х21
38, 50
21, 35
 НКТ-89 ГОСТ 633-80
108х310
Кран шаровой КШЗ-73х35
50
21, 35
 З-73 ГОСТ 28487-90
105х360
Кран шаровой КШЗ-76х35
50
21, 35
 З-76 ГОСТ 28487-90
105х360
Кран шаровой КШЗ-86х35
50
21, 35
 З-86 ГОСТ 28487-90
108х360
Кран шаровой КШЗ-88х35
36
21, 35
 З-88 ГОСТ 28487-90
108х400
Кран шаровой КШЗ-102x35
50
21, 35
 З-102 ГОСТ 28487-90
130х460
Кран шаровой КШЗ-122x35
58
21, 35
 З-122 ГОСТ 28487-90
146х440
Кран шаровой КШЗ-133x35
62
21, 35
 З-133 ГОСТ 28487-90
155х475
Кран шаровой КШЗ-147x35
70
21, 35
 З-147 ГОСТ 28487-90
178х510
Кран шаровой КШЗ-152x35
78
21, 35
 З-152 ГОСТ 28487-90
197х510



Кран шаровой КШ 89-35

кран шаровый КШ, КШТ, КШЗ
